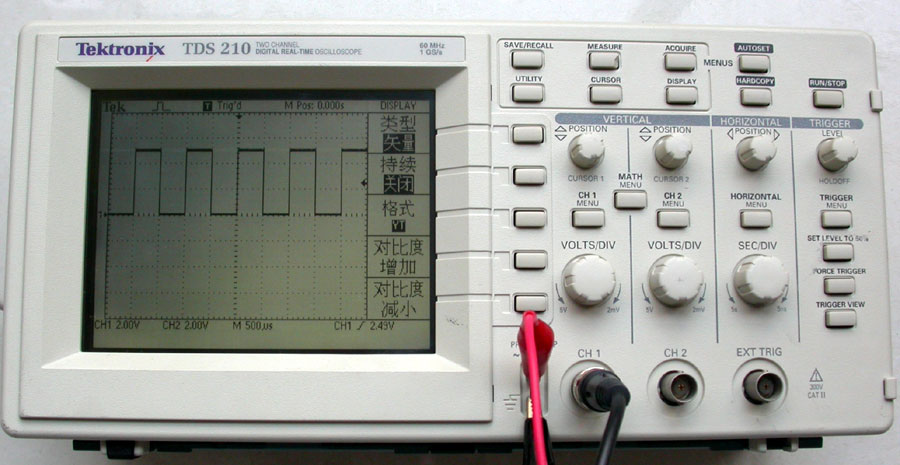

TDS210数字存储示波器

如果您对该产品感兴趣的话,可以 sendmsg给我留言
产品名称: TDS210数字存储示波器
产品型号: TDS210
产品展商: 北京市北科普源电子技术服务中心
产品文档: 无相关文档

简单介绍

价格:800元


TDS210数字存储示波器   的详细介绍
特点和优点

60MHz或100MHz带宽,对所有通道均提供1Gs/s的采样率
2和4通道
双时基
自动测量
多种语言用户界面(包括简体中文)
自动设置
波形和设置存储
选择模块,软件和探测选件可扩展
测量能力
应用

设计/调整
服务和维修
生产测试和质量控制
教育和培训
TDS200型示波器很快成为低价位示波器的选择对象。它具有十分优越的组合性能,可靠性高而且功能多,TDS200系列示波器以低档模拟示波器的价格,但却带有数字和实时技术的突出特点。随着近期TDS224的推出,泰克公司将TDS200系列的数字性能提供给需要四通道示波器的用户。

能支付的数字性能:

没有其它数字示波器能在这个价位上提供如此的带宽和采样率。在所有通道上以10到16位于带宽的采样率,因此TDS200系列示波器能在全带宽上提供精确的实时采集。

多功能和灵活性:

便携因素增加了多功能性,仪器移动方便,不用时容易安全保存。

易用:

用户界面和模拟示波大的界面相似,但随着改进能减少学习时间、提高工作效率。

个人示波器:

TDS200系列示波器是为求最大限度利利示波器的人们而设计的。如果工作台、生产线和实验室需要一台高性能但价格便宜的示波器,那么TDS200系列示波器是最好的选择。

特性

TDS220
信号捕获系统
带宽 100MHz(2通道)
取样速率 每通道为1GS/s
输入通道 2个相同的输入通道和一个外触发输入通道
敏感度(带校准微调) 全带宽时为10mV至5V/div;
20MHz时为2mV至5mV/div
垂直缩放 垂直放大或缩小动态或静态的波形
校准定置范围 伏/分度设置 偏置范围
2mV至200mV/div  ±2V
>200mV至5V/div  ±50V
直流增益精确度 ±3%
垂直分辨率 8位(10.24垂直分度上有256级)
自动测定
周期、频率、周期均方根、平均值、峰间值
捕获模式
取样,取平均值
峰值检测 截获高频和随机毛刺;可在5mS/div至5s/div的所有“时间/分度”设置内用捕获硬件获取窄至10ns的毛刺
时基系统(主系统和窗口系统)
水平缩放 水平放大或缩小动态或静态的波形
时间/分度范围 5ns至5s/div
记录长度 每通道2500取样点
水平精确度 ±0.01%
非易失性存储器
波形 两个2500点基准波形
设置 5个前面板设置存储
触发系统(仅主系统)
触发类型 加沿(上升或下降),视频,设为50%
视频触发类型 在非同步复合视频的场(Fields)或线(Lines)上触发;在NTSC、PAL或SECAM广播标准视频上触发
触发方式 自动、正常、单扫描
触发源 通道1,通道2,外接5
触发显示 在按下触发显示钮后可显示触发信号光标
类型 电压,时间
测定 △T,1△T,△V
波形处理
数字运算 加,减,反相
源 通道1,通道2
自动设置 只需按下一个键钮便可选定的输入信号自动设置为垂直、水平和触发系统
自动测量 峰峰值
平均值,均方根值,周期频率
显示系统
结实的背景光式液晶显示屏,可进行多级对比度调整
内插 Sin(x)/x
模式 矢量(Vector)、光点(Dots)及光点余辉(Dot Persistence)
格式 YT及XY
TDS2CM/2MM通信扩充模块
Centronics型并行端口(TDS2CM,TDS2MM)
RS-232可编程功能(TDS2CM,TDS2MM)
完全的讲/听模式.可控制所有的模式、设置及测定功能。波特率可设至19,200。9针,DTE.

GPIB可编程功能(TDS2CM,TDS2MM)
完全的讲/听模式。可控制所有的模式、设置及测定功能(IEEE标准488-1987).
TDS2MM增加FFT功能,增加自动测量功能:上升/下降时间正占空比/负占空比.
硬拷贝生成能力
打印机/文件格式 Thinkjet,Deskjet,Laserjet,Epson(9或24针).BMP、PCX、IMG、EPS
硬拷贝页面格式 模页或竖页
环境及安全
温度 0℃至+50℃(操作)
-20℃至+60℃(非操作)
湿度 +40℃或以下时可达90%RH
41℃至50℃时可达60%RH(操作和非操作)
高度 可达2000m(操作)
可达15,000m(非操作)
电磁放射量 电磁放射量符合Directive 89/336/EEC for ElectromagneticCompatibility;以及FCCCode of Federal Regulations,47 CFR,Part15,SubpartB,Class A的规定。
EMC(电磁兼容) 满足89/336/ECC指导标准
安全 UL3111,EN61010,CAN/CSA-C22.2 No.1010.1-92
物理特性
尺寸 毫米 英寸
长 304.8 12.0
宽 151.4 5.96
高 120.7 4.75
重量 公斤 磅
示波器本身 1.5 3.25
带附件 1.7 3.75
