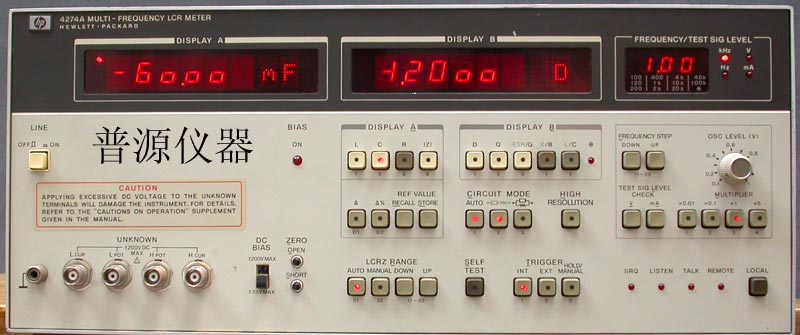

LCR电桥HP4274A

如果您对该产品感兴趣的话,可以 sendmsg给我留言
产品名称: LCR电桥HP4274A
产品型号: HP4274A
产品展商: 北京市北科普源电子技术服务中心
产品文档: 无相关文档

简单介绍

价格:2800元


LCR电桥HP4274A   的详细介绍

HP4274A LCR电桥能快速测量电感L、电容C、电阻R、损耗因素D、品质因素Q、电导G、电纳B、电抗X和矢量阻抗|Z|及相位角θ,其频率范围从100Hz到100kHz共13个可选频率测试点。测试电压范围为1mV~5Vrms, 适应于电路设计、产品实验、质量检查多方面测量要求。这种可变的测试信号为测量非线性阻抗元件,如电感和半导体器件带来很大方便。 该仪表测量值用两部分4½数字单元显示,并可以把每10次测量值进行平均后以5½数字显示。另外,它还提供测试元件时的信号电压和施加电流3位数显示,以便监视测试时的电压、电流情况。 该仪表的电容测试范围为0.01fF~1999.0mF(1毫微微法拉=10-15法法法拉),电感为0.001nH~1999.9H, 电阻和阻抗为0.001mΩ~19.999MΩ。所有测量精度为0.1%~10%, 这主要取决于测试信号的电压和频率。测量电路既可以用并联等效电路形式,也可以是串联等效电路形式。该仪表自动校准后,能使杂散电容减小到20pF,寄生电感减小到2000nH,电阻减小到0.5Ω,电导减小到5μs。

  • 频率范围:100HZ - 100KHZ
  • Test signal level: 1mV to 5Vrms
  • 0.1% basic accuracy
  • High resolution - 5½ digit; D=0.00001
  • Measures L, C, R, D, Q, ESR, |Z|, Ø, X, B, G plus Deviation mode
  • Frequency Range: 100Hz to 100kHz in 11 spot frequencies
  • 测量范围:
    Parameter Range
    L 100.00 nH - 1000.0 H
    C 1.0000 pF - 1.00 F
    R, |Z|, ESR & X 100.00mohms - 10.000Mohms
    D 0.00001 - 9.9999
    Q (1/D) 0.01 - 9900
    G & B 1.0000 µS - 100.00 S
    Ø 0 - ±180°
